Champıon cam üretim proses makinaları



          Yüksek kalite ve teknolojide cam üretim ve işleme makinaları üreten Champion Company, bir çok proseste ihtiyacınız olan işleme makinaları ile üretiminize hız katmaya hazır. Champion markasının kaliteli ürünleri STS garantörlüğünde sizlerin hizmetine sunulmaktadır.

Double Edger Cam İşleme Makinaları
VİDEO GALERİ

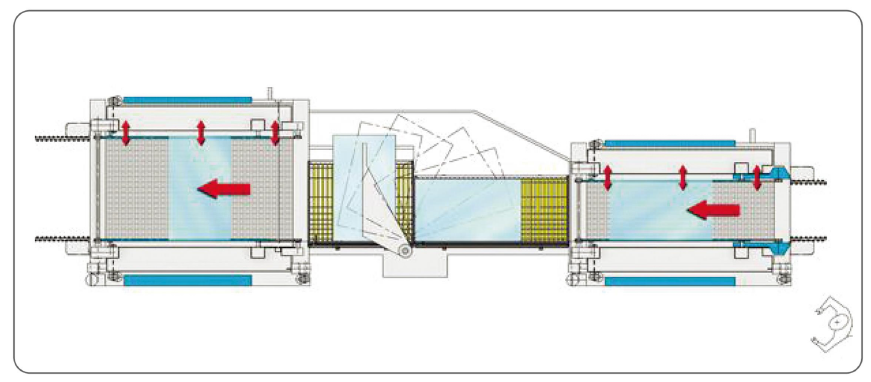

U Tipi Doble Edger Hattı



Otomatik U tip Double Edger üretim hattı. Yıkama makinası ile akuple edilmiştir. Durmadan üretim ve yükleme sağlar.

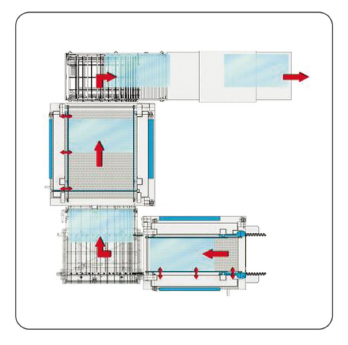

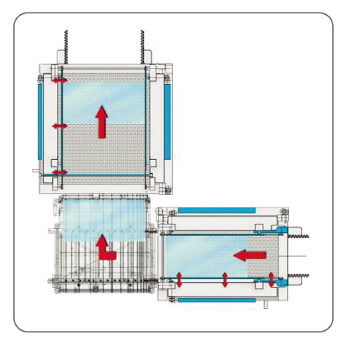

L Tipi Doble Edger Hattı



Otomatik L tip Double Edger üretim hattı. Durmadan üretim ve yükleme sağlar.

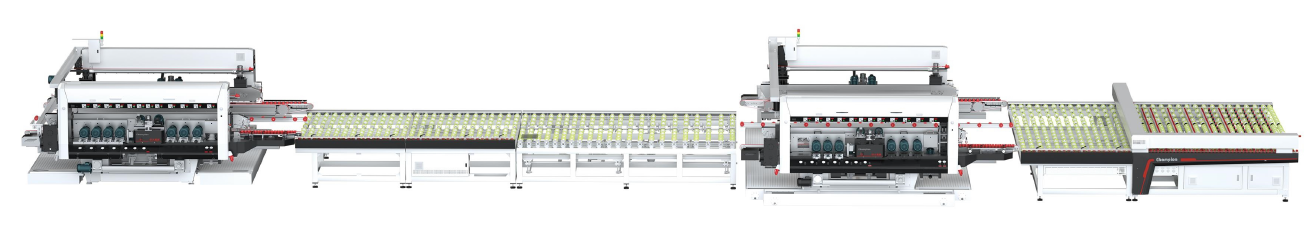

Düz Tip Double Edger Hattı



Otomatik Düz tip Double Edger üretim hattı. Durmadan üretim ve yükleme sağlar. Yer durumuna göre tercih edilebilir.

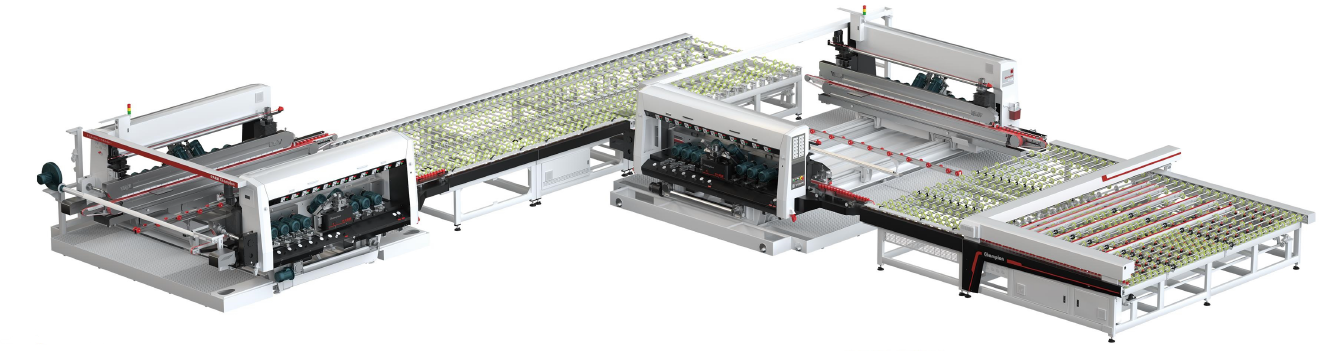

L tipi Double Edger Cam İşleme Makinaları tgsbm42-25

Yüksek hızlı Double Edger cam proses makinası, kenar işleme, pah kırma gibirodaj işlemlerini dikdörtgen camlarda kaliteli olarak yapar. Binalar için çift camların üretiminde, kapı camı üretimlerinde, pencere camlarının üretiminde dikdörtgen yada kare masa camlarının ve beyaz eşaya camlarının üretiminde idealdir. Düz cam veya Low-e kaplamalı camlar üretilebilir. Proses otomatik denetleme ve cam ölçüsünü belirleme özelliğine sahiptir. Manuel işlem gerektirmez. Yüksek hızda çalışma, full otomatik çalışma, yüksek kapasite artırımı ve proses maliyetinde kazanç sağlar.



Max. Cam Ölçüsü: 4200mmx2500 mm

Min. Cam Ölçüsü: 350mmx350mm                                                                                                                   Güç: 132,6 kW

Cam Kalınlığı: 3mm-30mm                                                                                                                                  Toplam Ağırlık: 15500kg

Rodaj Hızı:0,4-20 m/dk.                                                                                                                                       Tabla Yüksekliği: 900mm

Cam Enini Ayarlama Hızı max.: 8m/dk                                                                                                             Makina Ölçüsü:14783mmx13980mmx2200mm



Yüksek Hızlı Double Edger Cam İşleme Makinaları tgsbm25-20

Yüksek hızlı Double Edger cam proses makinası, kenar işleme, pah kırma gibirodaj işlemlerini dikdörtgen camlarda kaliteli olarak yapar. Binalar için çift camların üretiminde, kapı camı üretimlerinde, pencere camlarının üretiminde dikdörtgen yada kare masa camlarının ve beyaz eşaya camlarının üretiminde idealdir. Düz cam veya Low-e kaplamalı camlar üretilebilir. Proses otomatik denetleme ve cam ölçüsünü belirleme özelliğine sahiptir. Manuel işlem gerektirmez. Yüksek hızda çalışma, full otomatik çalışma, yüksek kapasite artırımı ve proses maliyetinde kazanç sağlar.



Max. Cam Ölçüsü: 4200mmx2500 mm

Min. Cam Ölçüsü: 350mmx350mm                                                                                                                   Güç: 132,6 kW

Cam Kalınlığı: 3mm-30mm                                                                                                                                  Toplam Ağırlık: 15500kg

Rodaj Hızı:0,4-20 m/dk.                                                                                                                                       Tabla Yüksekliği: 900mm

Cam Enini Ayarlama Hızı max.: 8m/dk                                                                                                             Makina Ölçüsü:4680mmx19600mmx2200mm

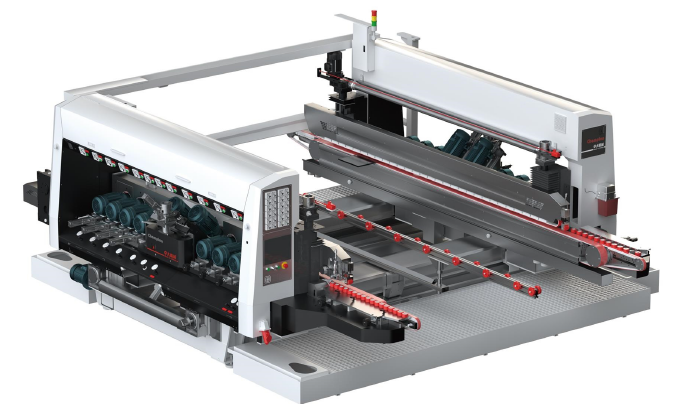

Yüksek Hızlı Double Edger tgsbm4220/3020/2520/1620

Yüksek hızlı akıllı Double Edger cam proses makinası yüksek efetif çalışma, otomatik parlatma baskısı, açılma ve kapanma, servo motorlar ile transmisyon, iki taraf otomatik senkron çalışmaktadır. Açılma ve kapanmalar yüksek hassasiyetli servo motorlar ile sağlanır. 8m/dk hızla ve +/- 0,02 mm hassasiyetle açılma ve kapanma sağlar. Rodaj motorları frekans kontrollüdür. Rodaj dönüşü 4080 r/min devirlere kadar çıkabilir.



Max. Cam Ölçüsü: 4200/3000/2500/1600 mm

Min. Cam Ölçüsü: 350mmx350mm                                                                                                                   Güç: 53,6 kW

Cam Kalınlığı: 3mm-30mm                                                                                                                                  Toplam Ağırlık: 9000kg

Rodaj Hızı:0,4-20 m/dk.                                                                                                                                       Tabla Yüksekliği: 900mm

Cam Enini Ayarlama Hızı max.: 8m/dk                                                                                                             Makina Ölçüsü:4890mmx4800mmx2200mm

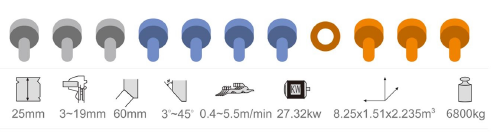

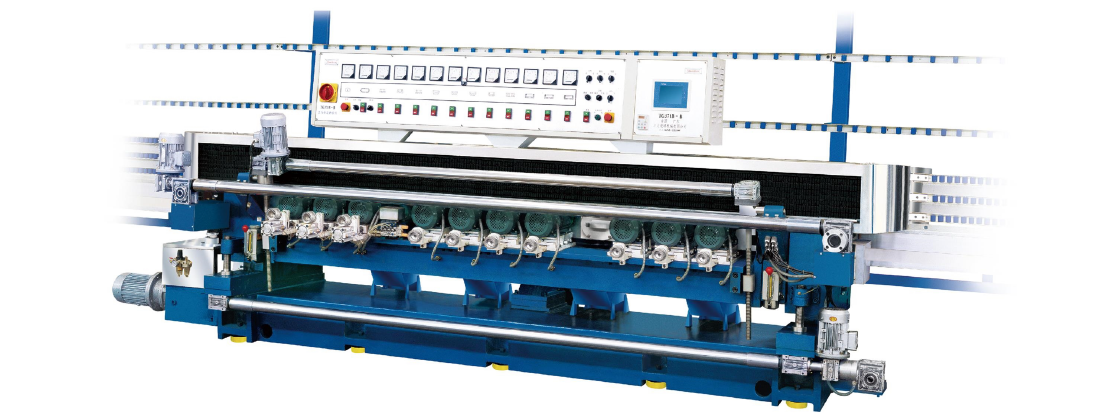

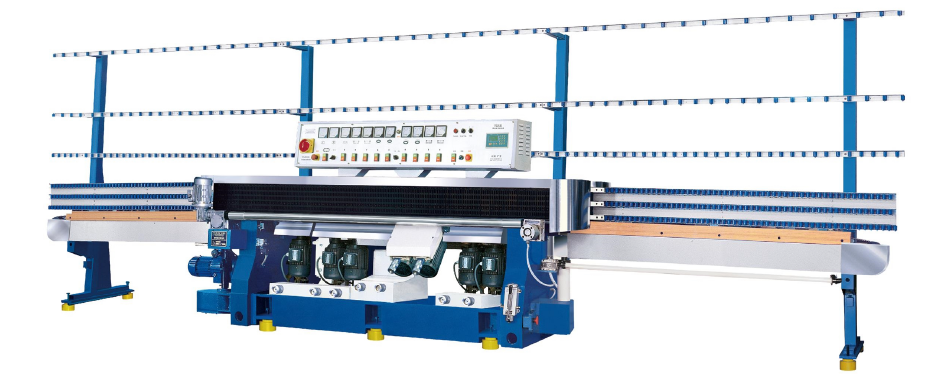

tg471B cam Düz ve Pahlı Rodaj Makinası
  • Proses Hızı :0.4 - 5.5 m/dk
  • Pah Açısı: 3-45 Derece
  • Max Pah Ölçüsü: 60 mm
  • Min. Cam Ölçüsü: 25mmx25mm (3-6 mm)
  • Cam Kalınlığı: 3- 19 mm
  • Toplam Güç: 18.8 kW
  • Toplam Alan: 8.25mx1.51m

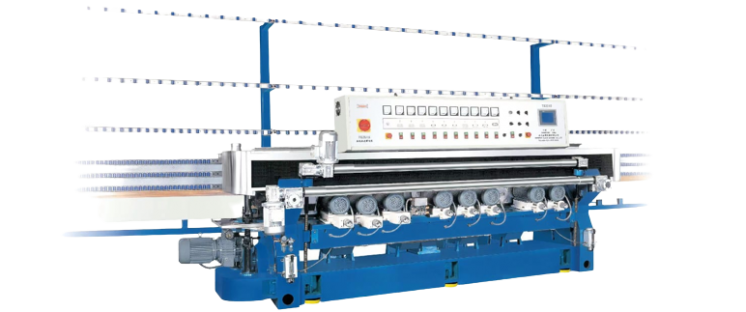

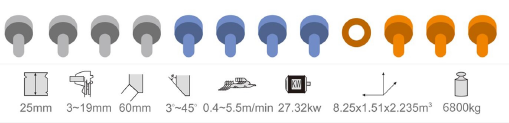

tg371B-b cam Düz ve Pahlı Rodaj Makinası
  • Proses Hızı :0.4 - 5.5 m/dk
  • Pah Açısı: 3-45 Derece
  • Max Pah Ölçüsü: 60 mm
  • Min. Cam Ölçüsü: 25mmx25mm (3-6 mm)
  • Cam Kalınlığı: 3- 19 mm
  • Toplam Güç: 18.8 kW
  • Toplam Alan: 8.25mx1.51m

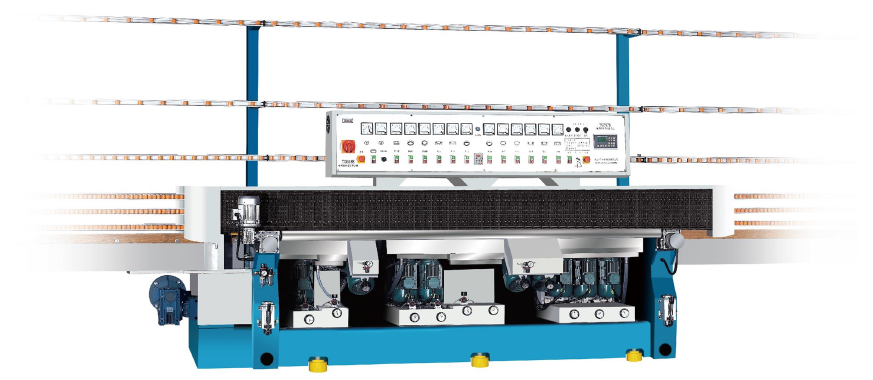

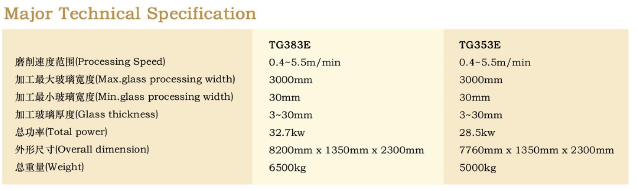

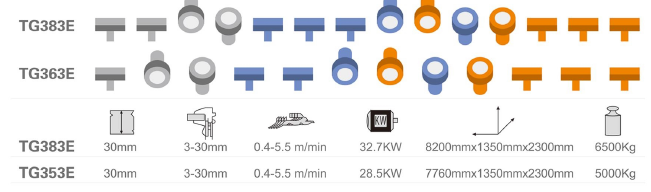

tg353e/tg363e/tg383e cam Düz Rodaj Makinası

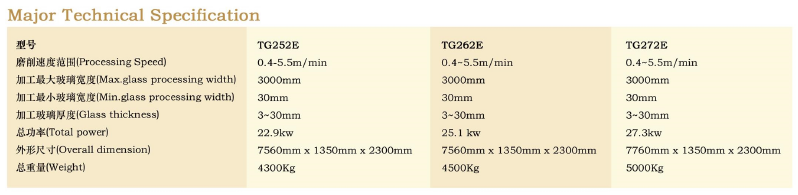

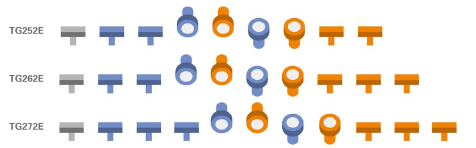

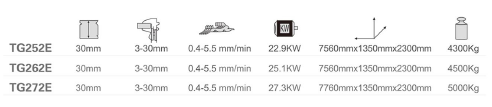

tg252e/tg262e/tg272e cam Düz Rodaj Makinası

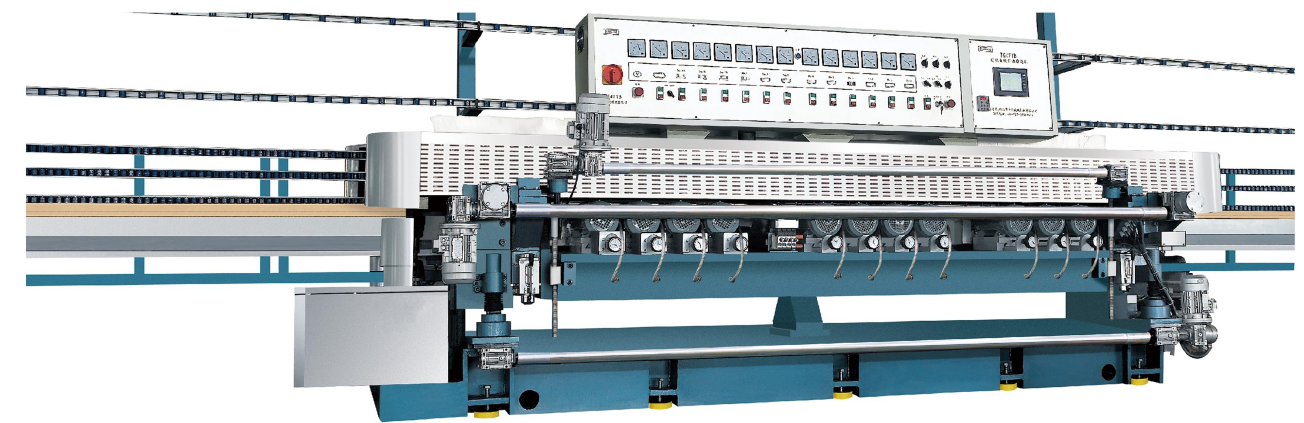

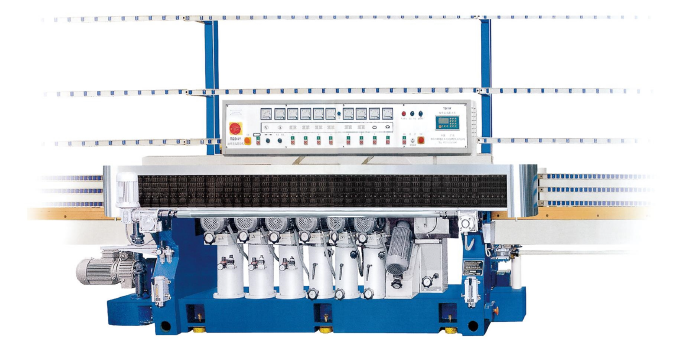

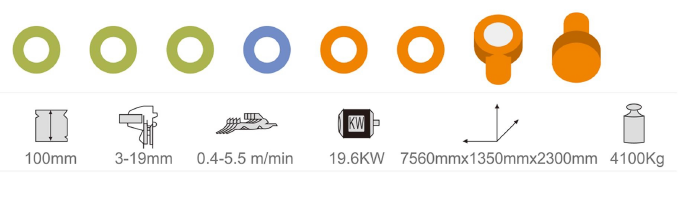

tg611y cam özel Rodaj Makinası
  • Proses Hızı :0.4 - 5.5 m/dk
  • Max Rodaj Kapasitesi: 3mm
  • Max Cam Ölçüsü: 3000mmx3000mm
  • Min. Cam Ölçüsü: 100mmx100mm
  • Cam Kalınlığı: 3- 19 mm
  • Toplam Güç: 19.6 kW
  • Toplam Alan: 7560mmx1350mmx2300mm

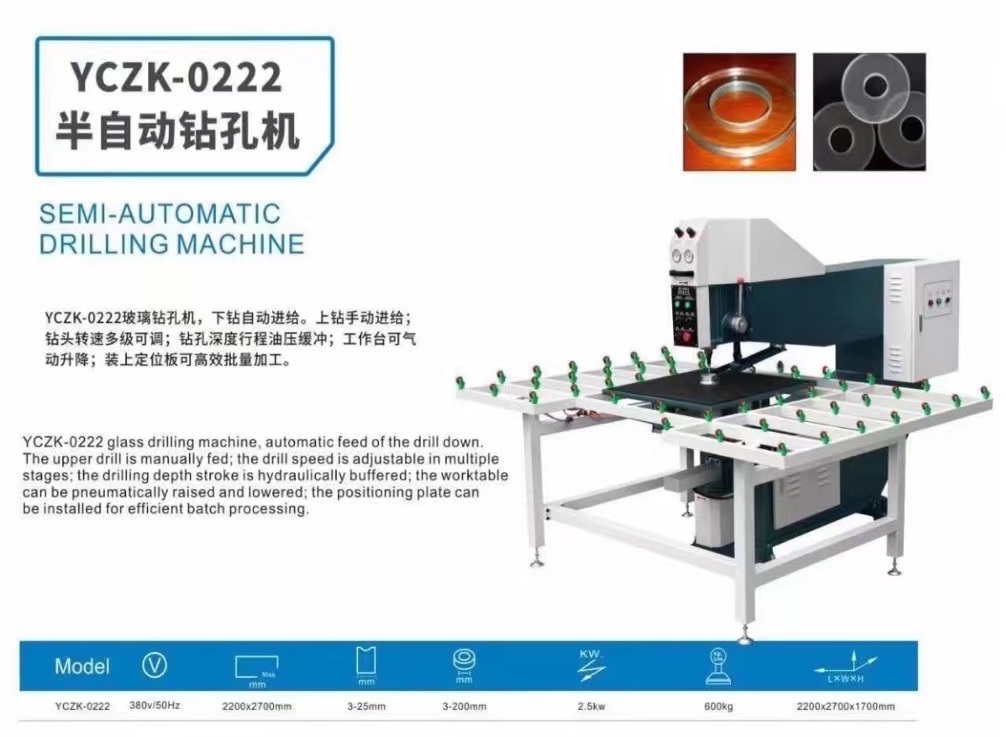

Cam delik Makinası
